Обновление программного обеспечения

Обновление приложения StarLine Мастер

Если для приложения доступна новая версия программного обеспечения, при запуске появится окно с информацией о доступном обновлении.


Для того, чтобы отменить обновление нажмите кнопку «Пропустить эту версию».

Для того, чтобы отложить обновление нажмите кнопку «Напомнить позже». Вы можете запустить обновление в любое удобное время в меню «Обновления».


Для запуска загрузки более новой версии приложения нажмите кнопку «Установить обновление». Начнется загрузка обновления.


Затем появится информационное сообщение и начале установке обновления и произойдет перезапуск приложения.


StarLine X96(v2), AS96(v2), A96, B96, D96, E96, E96 BT, S96, i96CAN, M66, М96, M36, M18, М22-96, М67-96

После обновления ПО настройки охранного комплекса остаются прежними

Обновление ПО основного блока

1. Подключите охранный комплекс к компьютеру с помощью кабеля microUSB.

2. Запустите приложение  «StarLine Мастер» и убедитесь, что подключенное устройство обнаружено.

3. Нажмите кнопку «Обновить».

4. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».

5. В появившемся окне введите сервисный код, указанный на пластиковой карте владельца.


6. Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.


Обновление ПО брелоков

Обновление ПО меток Bluetooth Smart

Обновление подкапотного блока StarLine R6

Беспроводное обновление (Bluetooth Smart)

После обновления ПО настройки охранного комплекса остаются прежними

Только для охранных комплексов, оснащенных модулем Bluetooth Smart.

Для обновления используйте Bluetooth модуль индикации.

X96(v2), A96, B96, D96, E96 BT, S96

 Для того, чтобы обновить охранный комплекс по беспроводному каналу выполните следующие действия:

  1. Запустите приложение «StarLine Мастер». Подключите Bluetooth модуль индикации к компьютеру с помощью USB кабеля.
  2. Переведите охранный комплекс в режим «Снято с охраны».
  3. Нажмите сервисную кнопку 9 раз. В течение 3 секунд включите зажигание.
  4. Выберите из появившегося списка обновляемый охранный комплекс.
  5. Нажмите кнопку «Обновить».
  6. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
  7. В появившемся окне введите сервисный код, указанный на пластиковой карте владельца.
  8. Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.

Выключите зажигание для применения изменений.


StarLine i96CAN

Для того, чтобы обновить i96 CAN по беспроводному каналу выполните следующие действия:

  1. Переведите иммобилайзер в режим «Снято с охраны».
  2. Включите зажигание. Нажмите сервисную кнопку 9 раз.
  3. Выключите и включите зажигание.
  4. Запустите приложение «StarLine Мастер».
  5. Подключите Bluetooth модуль индикации к компьютеру с помощью USB кабеля.
  6. Выберите из появившегося списка i96 CAN.
  7. Нажмите кнопку «Обновить».
  8. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
  9.  В появившемся окне введите сервисный код, указанный на пластиковой карте, входящей в комплект поставки.


  10. Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.

StarLine V66/V67

 Для того, чтобы обновить охранный комплекс по беспроводному каналу выполните следующие действия:

  1.  Запустите приложение «StarLine Мастер». Подключите Bluetooth модуль индикации к компьютеру с помощью USB кабеля.
  2. Переведите охранный комплекс в режим «Снято с охраны».
  3. Удерживайте ручку сцепления до момента включения указателей поворота.
  4. Нажмите ручку сцепления 9 раз.
  5. Включите зажигание.
  6. Убедитесь, что программатор и устройство обнаружены. Выберите устройство из списка.
  7. Нажмите кнопку «Обновить прошивку».
  8. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
  9. Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.

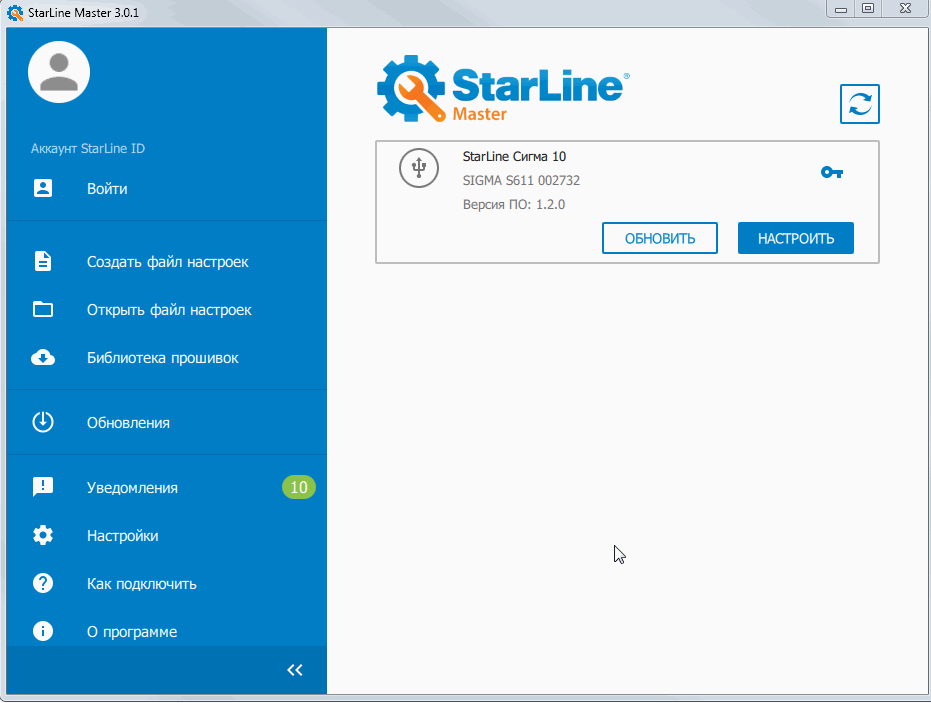

StarLine Сигма 10/15, 2CAN+2LIN

После обновления ПО настройки охранного комплекса остаются прежними

Перед обновлением ПО модуля 2CAN+2LIN необходимо извлечь его из ЦБ охранного комплекса.

  1. Подключите модуль к компьютеру с помощью кабеля microUSB.
  2. Запустите приложение «StarLine Мастер». Убедитесь, что устройство обнаружено, и нажмите кнопку «Обновить».
  3. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
  4. Начнется процесс загрузки прошивки в устройство.  После окончания загрузки появится сообщение об успешной загрузке.


StarLine i95, i95 ECO, i95 LUX

Для работы иммобилайзера с приложением «StarLine Мастер» в качестве программатора используйте модуль индикации.
Для иммобилайзеров i95, i95 ECO используйте модуль индикации из любого комплекта i95 LUX.image.png

После обновления ПО настройки охранного комплекса остаются прежними

Иммобилайзер поддерживает дистанционное обновление программного обеспечения (ПО) по радиоканалу. Обновление доступно в режиме телематической настройки.

Обновление осуществляется на фиксированном радиоканале, поэтому в режиме телематической настройки должно находиться не более одного устройства (или программатора).

Обновление ПО иммобилайзера состоит из трех этапов:

1. Обновление ПО модуля блокировки

2. Обновление ПО меток

3. Обновление ПО модуля индикации

Для обновления используется радиоканал диапазона 2,4 ГГц. На время обновления ПО рекомендуется отключить беспроводные сети (Wi-Fi).

После запуска приложения «StarLine Мастер» убедитесь, что устройство обнаружено и нажмите кнопку «Обновить».


В открывшемся окне выберите версию ПО.

Обновление ПО модуля блокировки

Для обновления ПО модуля блокировки выполните следующие действия:


1. Убедитесь, что модуль блокировки подключен к питанию и находится в зоне действия метки.

2. Для перевода в сервисный режим нажмите и удерживайте кнопку метки до индикации светодиода желтым цветом. Отпустите кнопку метки во время 2-секундного свечения. Переход в сервисный режим подтвердится двумя вспышками желтого цвета.


Для новых комплектов (после поставки) пункт 2 выполнять не требуется. Модуль блокировки изначально находится в сервисном режиме. Иммобилайзер автоматически перейдет в охрану после отключения транспортного режима меток (нажмите кнопку метки несколько раз).

3. Используйте сервисный код, указанный на пластиковой карте, входящей в комплект иммобилайзера. Введите код в специальное поле и нажмите кнопку «Обновить».


4. После этого начнется процесс загрузки нового ПО в модуль блокировки. Если в процессе загрузки произошел сбой, повторите попытку, нажав кнопку «Обновить».


5. После успешной загрузки приложение автоматически перейдет к окну обновления ПО меток.

Обновление ПО меток

Метки, входящие в комплект поставки иммобилайзера, изначально находятся в транспортном режиме. Отключите транспортный режим, нажав кнопку метки несколько раз.

Процедура обновления ПО выполняется для каждой метки.


Для обновления ПО метки необходимо выполнить следующие действия:

1. Извлеките элемент питания из метки.

2. Нажмите на кнопку метки и, удерживая ее, вставьте элемент питания. Удерживайте кнопку нажатой не менее трех секунд, после чего отпустите.

3. Светодиод метки вспыхнет красным цветом 1 раз.

4. Нажмите в окне приложения кнопку «Обновить». После этого начнется процесс загрузки нового ПО в метку. Если в процессе загрузки произошел сбой, повторите попытку, нажав кнопку «Обновить».


После успешной загрузки приложение автоматически перейдет к окну обновления ПО второй метки. Повторите вышеописанные действия.

Если вторая метка отсутствует, перейдите к следующему шагу, нажав кнопку «Пропустить».

В случае, когда необходимо обновить ПО более двух меток, нажмите кнопку «Выход» и заново запустите обновление, пропустив Шаг 1.

После завершения обновления приложение автоматически перейдет к окну обновления ПО модуля индикации.

Обновление ПО модуля индикации

Обновление ПО модуля индикации выполняется только для комплекта i95 LUX.

Для обновления ПО модуля индикации необходимо выполнить следующие действия:

1. Убедитесь, что модуль индикации подключен к персональному компьютеру с помощью кабеля microUSB.

2. В окне приложения нажмите кнопку «Обновить». После этого начнется процесс загрузки нового ПО в модуль индикации. Если в процессе загрузки произошел сбой, повторите попытку, нажав кнопку «Обновить».


После успешной загрузки приложение автоматически вернется в главное окно.

Перевод иммобилайзера в режим охраны

После завершения обновления не забудьте перевести иммобилайзер в режим охраны.

Нажмите кнопку метки и удерживайте её до тех пор, пока светодиод не загорится зеленым цветом; отпустите кнопку во время 2-х секундной вспышки зеленого цвета.


StarLine R6, R6 ECO

После обновления ПО настройки охранного комплекса остаются прежними

Для работы охранного комплекса с приложением «StarLine Мастер» используйте Bluetooth модуль индикации.image.png

1. Подключите Bluetooth модуль индикации с помощью кабеля microUSB к компьютеру.

2. Запустите приложение «StarLine Мастер».

3. Выключите зажигание, если оно включено.

4. Нажмите сервисную кнопку охранного комплекса 6 раз.

5. Включите зажигание. Последует 6 световых сигналов и 6 звуковых.

6. Последуют 2 коротких сигнала звукового извещателя

7. Убедитесь, что подключенное устройство и Bluetooth модуль индикации обнаружены. Выберите из списка обновляемое устройство.

8. Нажмите кнопку «Обновить прошивку».

9. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».

10. Начнется процесс загрузки прошивки в устройство. После окончания загрузки появится сообщение об успешной загрузке.


Брелоки

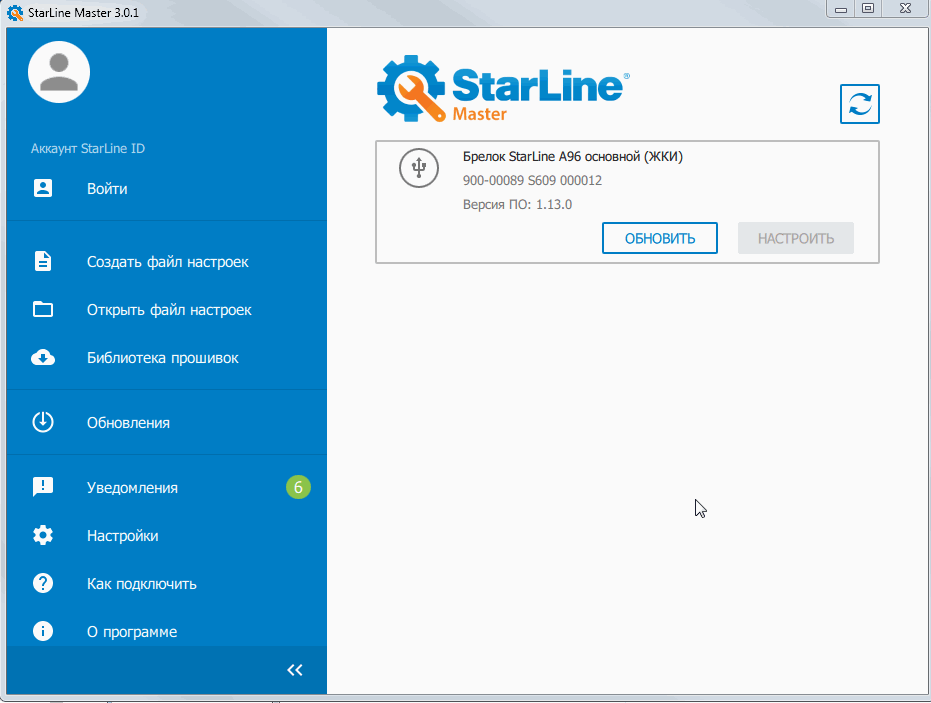

Обновление ПО основного брелока

  1. Подключите дополнительный брелок через кабель MicroUSB к ПК или смартфону.
  2. Удерживайте одновременно кнопки 1 и 3 дополнительного брелока до появления второго звукового сигнала, затем отпустите кнопки.
  3. Запустите приложение StarLine Master и убедитесь, что в строке не отображается ни одно устройство.
  4. Удерживайте одновременно кнопки 1 и 3 основного брелока до появления второго звукового сигнала, затем отпустите кнопки.



  5. Убедитесь, что основной брелок обнаружен в приложении «StarLine Мастер».
  6. Нажмите кнопку «Обновить».
  7. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
  8. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
    Начнется процесс обновления ПО основного брелока. После окончания загрузки появится сообщение об успешной загрузке.

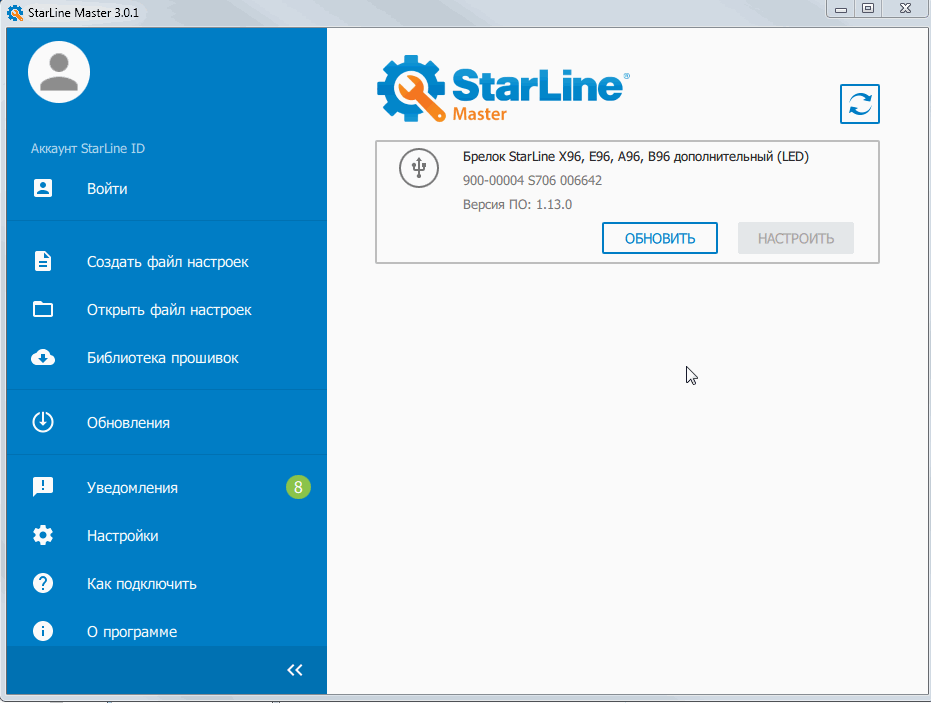

Обновление ПО дополнительного брелока

  1.  Подключите дополнительный брелок через кабель MicroUSB к ПК или смартфону.
  2. Удерживайте одновременно кнопки 1 и 2 дополнительного брелока до появления второго звукового сигнала.



    Светодиод на брелоке начнёт мигать красным, последуют звуковые сигналы.
  3. Запустите приложение StarLine Master и убедитесь, что брелок обнаружен.
  4. Нажмите кнопку «Обновить».
  5. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
    Начнется процесс обновления ПО дополнительного брелока. После окончания загрузки появится сообщение об успешной загрузке.

Метки Bluetooth Smart

Используйте Bluetooth модуль индикации, если:
ПК или смартфон с установленным StarLine Master не поддерживают подключение по Bluetooth;
У метки отсутствует поддержка обновления без модуля. При попытке обновить ПО в StarLine Master появится соответствующее сообщение.

Для обновления ПО подключите модуль индикации к ПК или смартфону с помощью кабеля MicroUSB.

  1. Извлеките элемент питания из метки.

  2. Нажмите на кнопку метки и, удерживая её, и установите элемент питания.
    Светодиод метки загорится красным цветом.


  3. Дождитесь, когда светодиод загорится жёлтым цветом.



  4. Отпустите кнопку.



  5. Запустите приложение StarLine Master.
  6. Нажмите кнопку «Обновить».
  7. Выберите версию ПО из библиотеки прошивок и нажмите кнопку «Обновить».
    Начнется процесс обновления ПО метки. После окончания загрузки появится сообщение об успешной загрузке.
  8. Извлеките элемент питания из метки и установите его обратно для перезапуска метки.

StarLine D94/64, B94/64, A94/64, E91/61, E90/60, T94, A95, B95, D95, E95, Е91.1/61.1, Е90.1/60.1

Сигнализация не установлена на автомобиль

  1. Для StarLine D94/64, B94/64, А94/64, E91/61, E90/60, T94 подключите программатор к разъему «Х3» центрального блока сигнализации.
    Для StarLine А93/63, АХ3, В95, D95, E95, Е91.1/61.1, Е90.1/60.1  подключите программатор к разъему «Х8» центрального блока сигнализации.


ВНИМАНИЕ! При проведении процедуры программирования к центральному блоку не должны быть подключены никакие дополнительные модули.

2. Установите переключатель (при наличии) программатора в положение В.


3. Подсоедините кабель miniUSB, подключенный к соответствующему разъему программатора, к USB-разъему компьютера.


4. Запустите приложение «StarLine Мастер». В разделе «Справка» станет доступно руководство по дальнейшему программированию сигнализации.

Сигнализация установлена на автомобиль

1. Отсоедините кабель от модуля приемопередатчика и подсоедините его к переходнику.


2. Подключите к соответствующим разъемам программатора переходник и кабель microUSB.


3. Установите переключатель (при наличии) программатора в положение B.


4. Подсоедините кабель microUSB к USB-разъему персонального компьютера.

5. Запустите приложение «StarLine Мастер». В разделе «Справка» станет доступно руководство по дальнейшему программированию сигнализации и обновлению программного обеспечения.

ВНИМАНИЕ! При проведении процедуры программирования центральный блок должен быть подключен к аккумулятору или штатным проводам автомобиля, как указано в инструкции по установке сигнализации.

ВНИМАНИЕ! Режим обновления доступен только для сигнализаций с версией прошивки не ниже J1. Текущая версия прошивки устройства отображается в поле «Прошивка» основного окна приложения.

Обновление прошивки

Для обновления программного обеспечения выполните следующие действия:

1. После запуска приложения убедитесь, что устройство обнаружено, и нажмите кнопку «Обновить прошивку».


2. В открывшемся окне укажите путь к файлу прошивки (где имя файла содержит следующие значения: FN24 — код устройства, K5 —версия прошивки).


3. Начнется процесс загрузки прошивки в устройство.


4. После окончания загрузки появится окно об успешной загрузке.
