StarLine D94/64, B94/64, A94/64, E91/61, E90/60, T94, A95, B95, D95, E95, Е91.1/61.1, Е90.1/60.1

Сигнализация не установлена на автомобиль

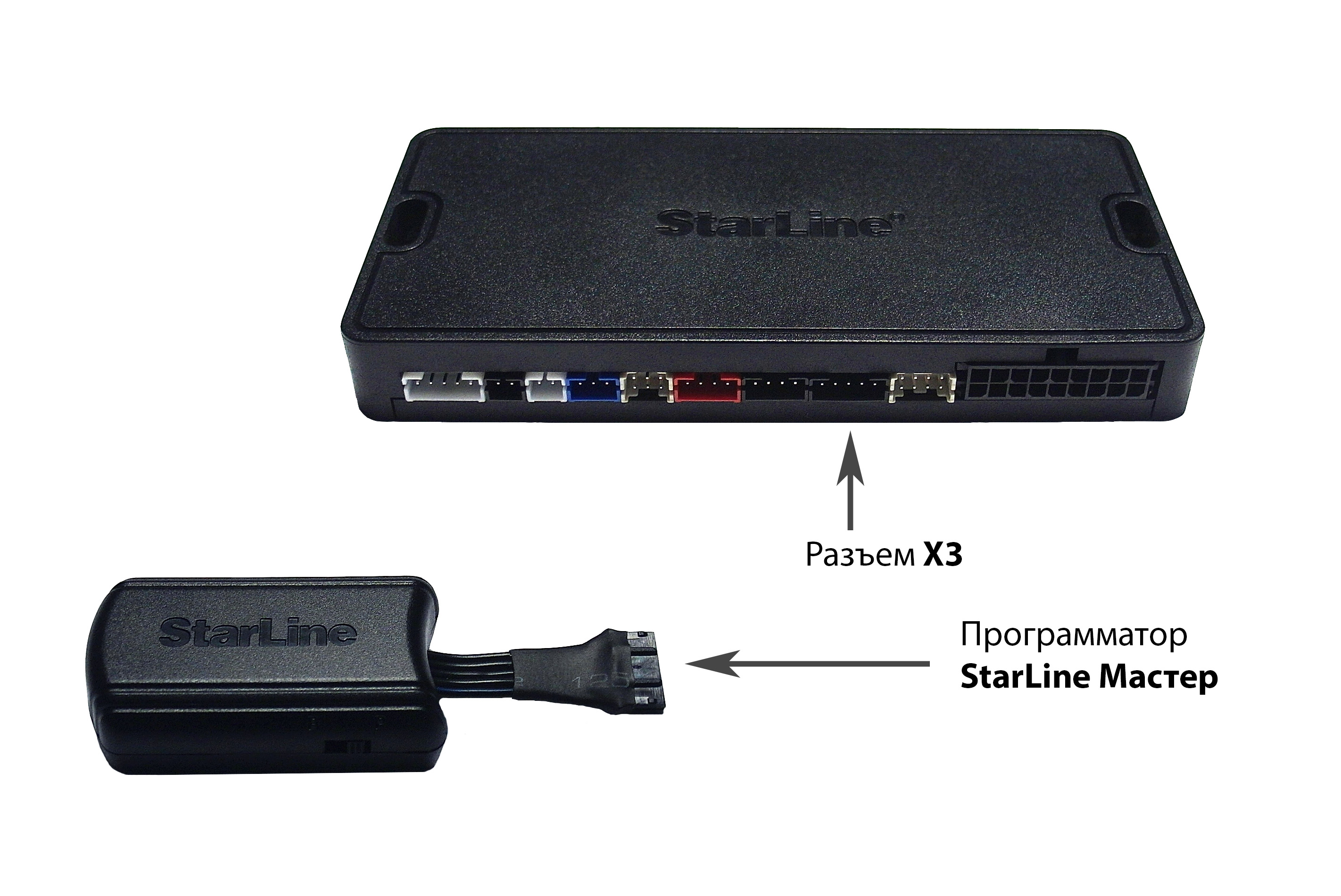

  1. Для StarLine D94/64, B94/64, А94/64, E91/61, E90/60, T94 подключите программатор к разъему «Х3» центрального блока сигнализации.
    Для StarLine А93/63, АХ3, В95, D95, E95Е91.1/61.1, Е90.1/60.1  подключите программатор к разъему «Х8» центрального блока сигнализации.


ВНИМАНИЕ! При проведении процедуры программирования к центральному блоку не должны быть подключены никакие дополнительные модули.

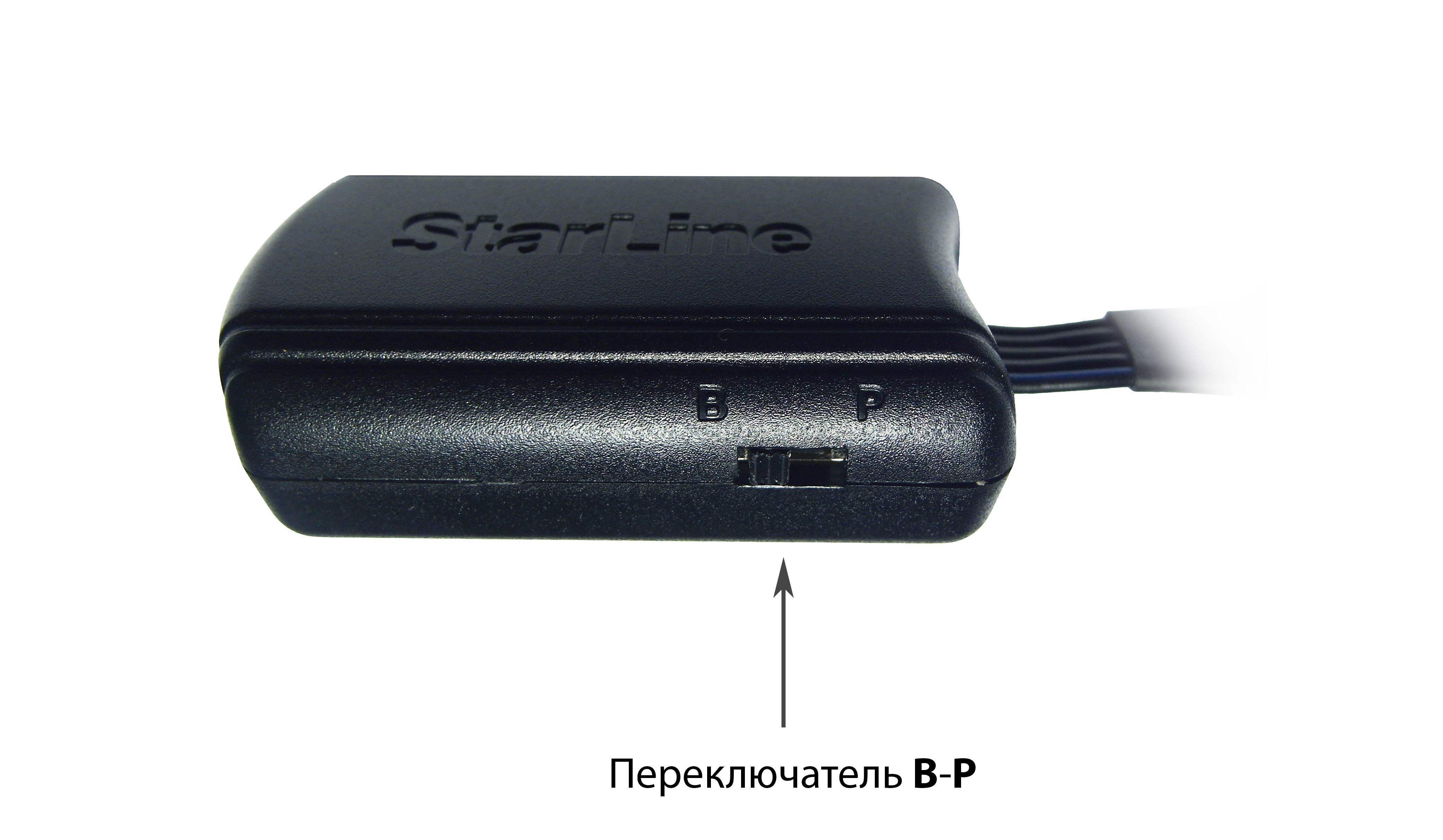

2. Установите переключатель (при наличии) программатора в положение В.

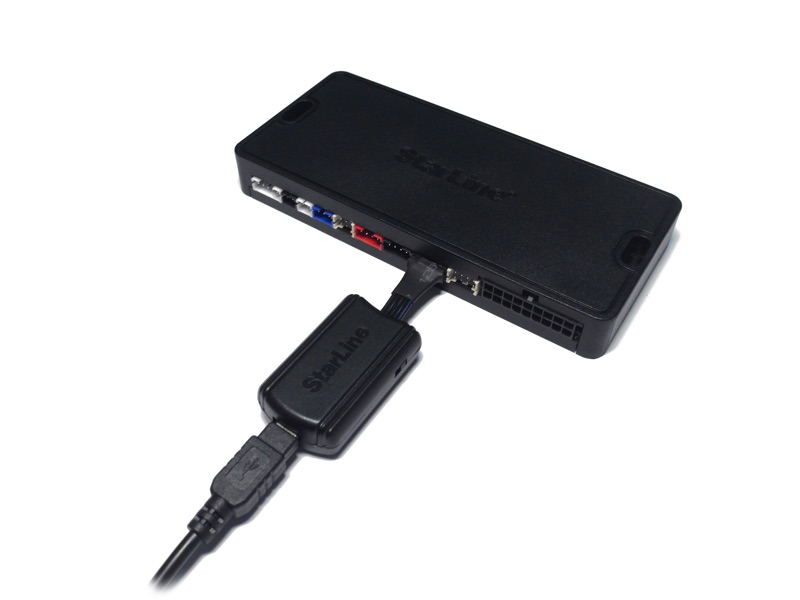

3. Подсоедините кабель miniUSB, подключенный к соответствующему разъему программатора, к USB-разъему компьютера.


4. Запустите приложение «StarLine Мастер». В разделе «Справка» станет доступно руководство по дальнейшему программированию сигнализации.

Сигнализация установлена на автомобиль

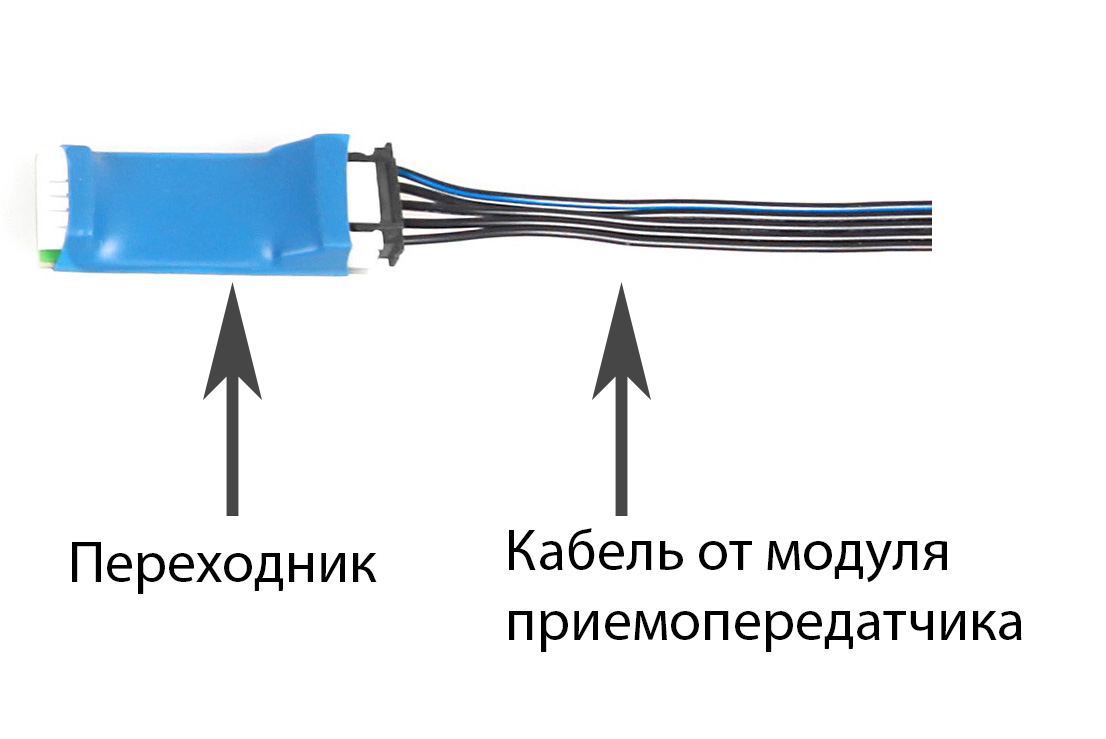

1. Отсоедините кабель от модуля приемопередатчика и подсоедините его к переходнику.

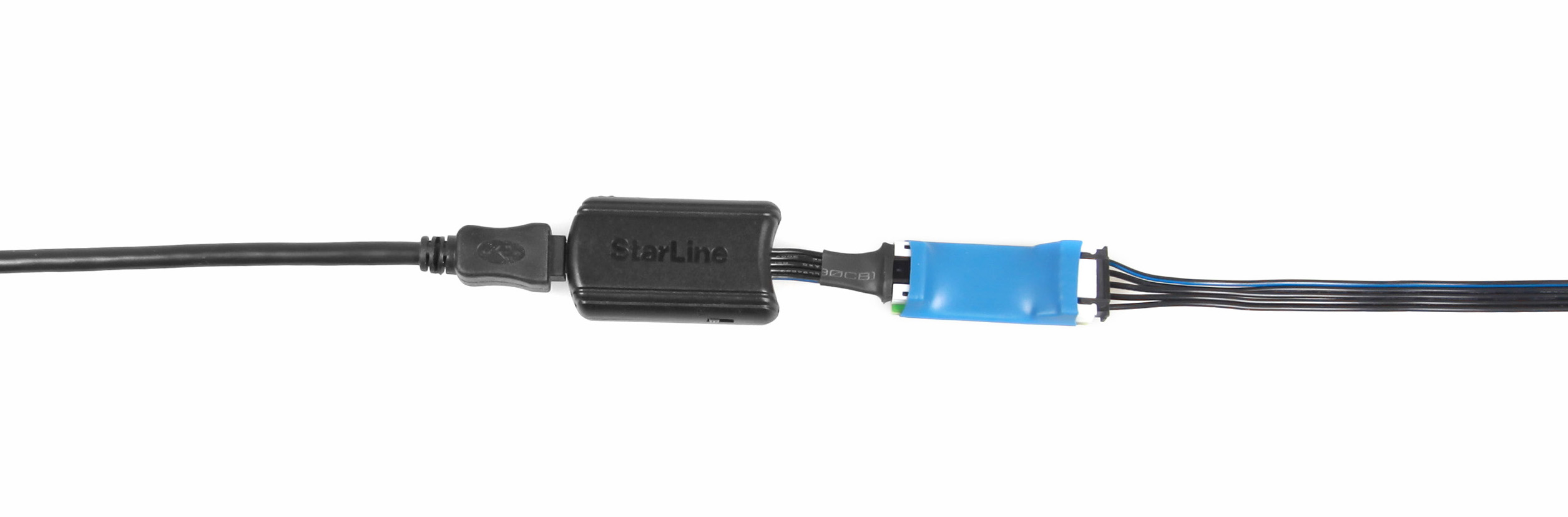

2. Подключите к соответствующим разъемам программатора переходник и кабель microUSB.


3. Установите переключатель (при наличии) программатора в положение B.


4. Подсоедините кабель microUSB к USB-разъему персонального компьютера.

5. Запустите приложение «StarLine Мастер». В разделе «Справка» станет доступно руководство по дальнейшему программированию сигнализации и обновлению программного обеспечения.

ВНИМАНИЕ! При проведении процедуры программирования центральный блок должен быть подключен к аккумулятору или штатным проводам автомобиля, как указано в инструкции по установке сигнализации.

ВНИМАНИЕ! Режим обновления доступен только для сигнализаций с версией прошивки не ниже J1. Текущая версия прошивки устройства отображается в поле «Прошивка» основного окна приложения.

Обновление прошивки

Для обновления программного обеспечения выполните следующие действия:

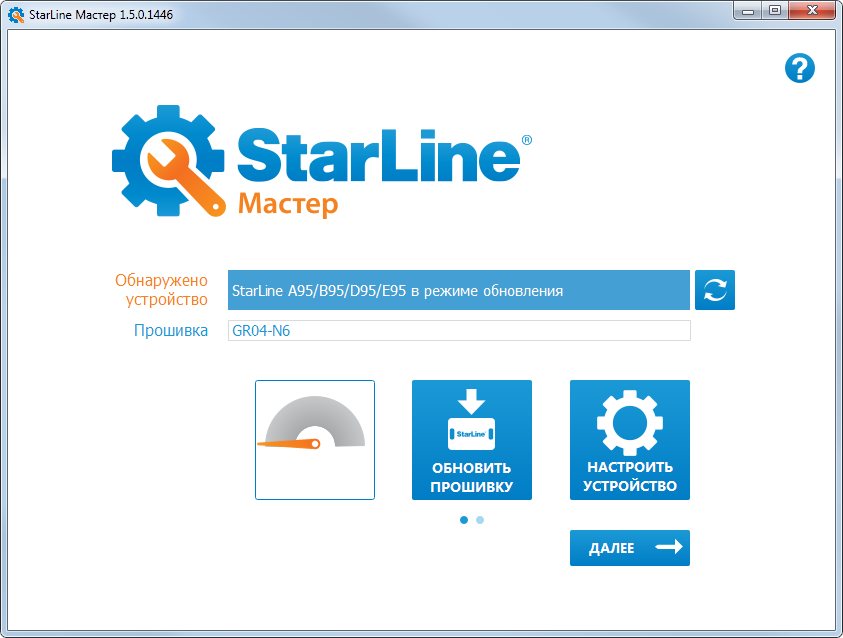

1. После запуска приложения убедитесь, что устройство обнаружено, и нажмите кнопку «Обновить прошивку».

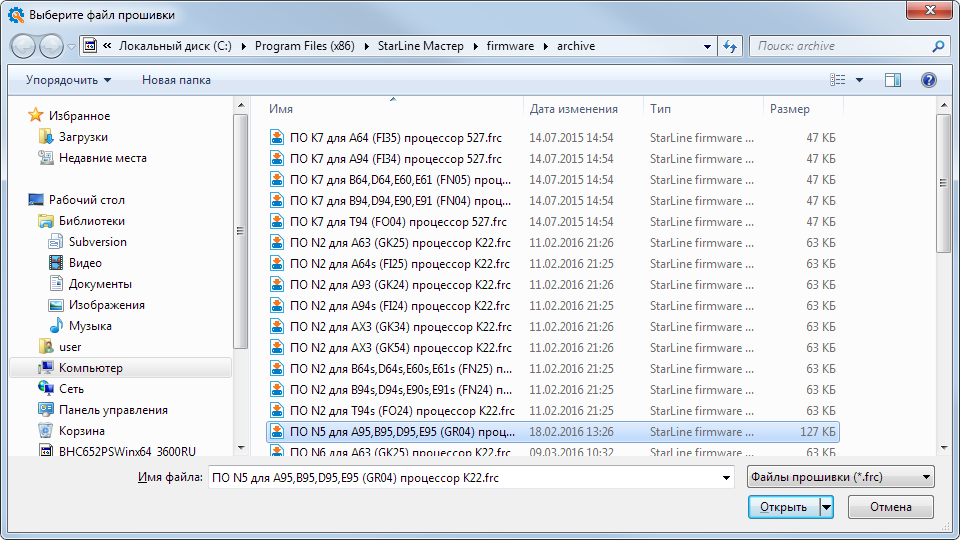

2. В открывшемся окне укажите путь к файлу прошивки (где имя файла содержит следующие значения: FN24 — код устройства, K5 —версия прошивки).


3. Начнется процесс загрузки прошивки в устройство.

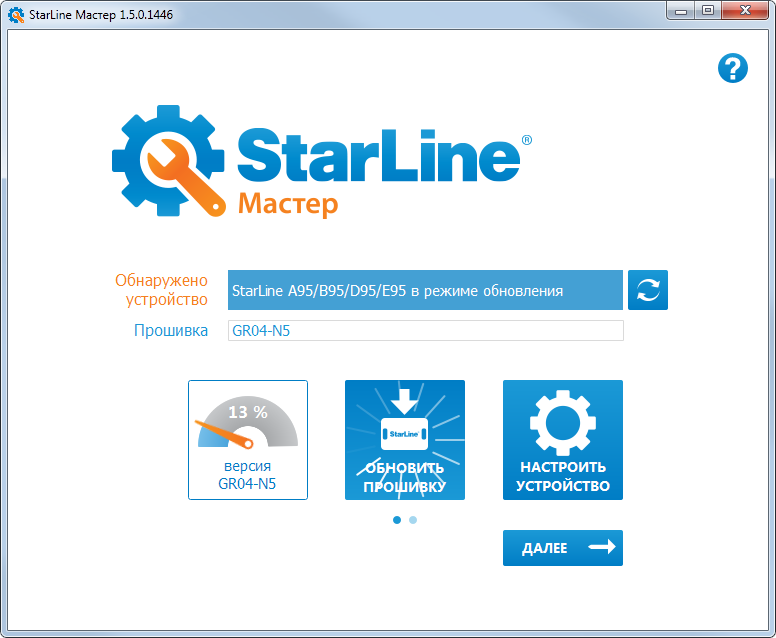

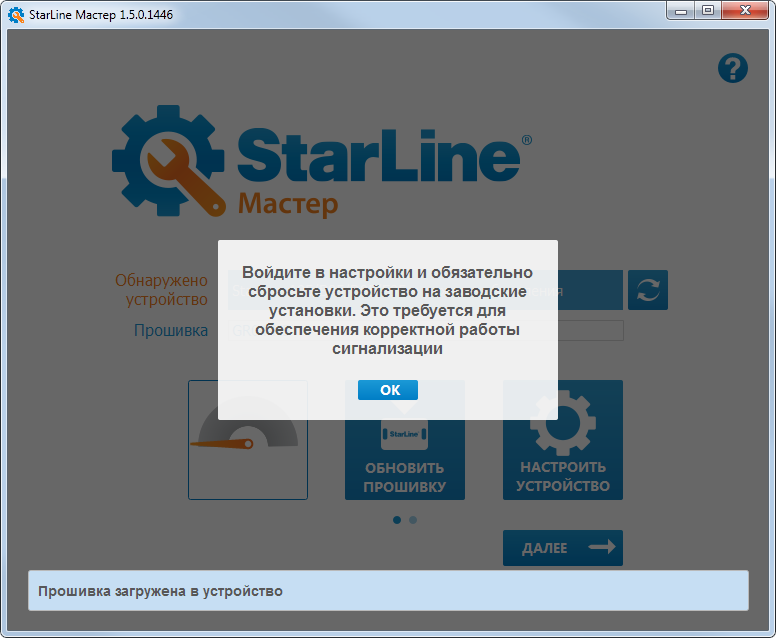

4. После окончания загрузки появится окно об успешной загрузке.
