Инструкция по эксплуатации
Общее описание
Трекер StarLine M13 с возможностью блокировки двигателя позволяет определить местоположение объекта с помощью системы глобальной спутниковой навигации GPS+ГЛОНАСС. Трекер можно разместить в автомобиле, мотоцикле или катере.
По запросу владельца трекер пришлет SMS-сообщение с координатами местоположения объекта с интернет-ссылкой на карту.
Отслеживать перемещения объекта в режиме реального времени можно с компьютера в личном кабинете на сайте starline.online или в мобильном приложении StarLine 2. Подробнее об использовании сервиса в разделе "Мониторинг"
Для автопарков отслеживание местоположения доступно в сервисе «StarLine Автопарк» на сайте monitoring.plus
Технические характеристики
| Параметр | Значение |
|---|---|
| Стандарт GSM | 850/900/1800/1900 МГц |
| Количество SIM-карт | 1 Micro-SIM |
| Исполнение антенны GSM | встроенная |
| Исполнение GPS+ГЛОНАСС-приёмника | встроенный |
| Напряжение питания |
9-90 В |
| Диапазон рабочих температур | от –40 °С до +85 °С |
| Габариты основного блока | 72 х 30.2 х 13 мм |
| Вес | 37 г |
Подключение трекера
Рекомендации по размещению
Трекер необходимо разместить лицевой стороной вверх, чтобы GPS-ГЛОНАСС антенна была направлена в сторону неба. GSM и GPS-ГЛОНАСС антенны расположены по разные стороны платы устройства, поэтому при установке трекер нельзя заслонять металлическими предметами и покрытиями. Сигнал спутников GPS и ГЛОНАСС проходит сквозь стекло, пластмассу, декоративную обшивку дверей, но не проходит через металлический кузов, металлизированную тонировку и другие металлические предметы.
При установке в незащищенном от попадания воды месте, примите меры к дополнительной герметизации корпуса трекера — поместите его в герметичный пакет, пленку и т.д. Обеспечьте дополнительную защиту разъема подключения питания.
Схема подключения StarLine M13
Внимание!
Трекер StarLine М13 выпускается с двумя вариантами кабельной сборки, отличающихся цветами проводов.

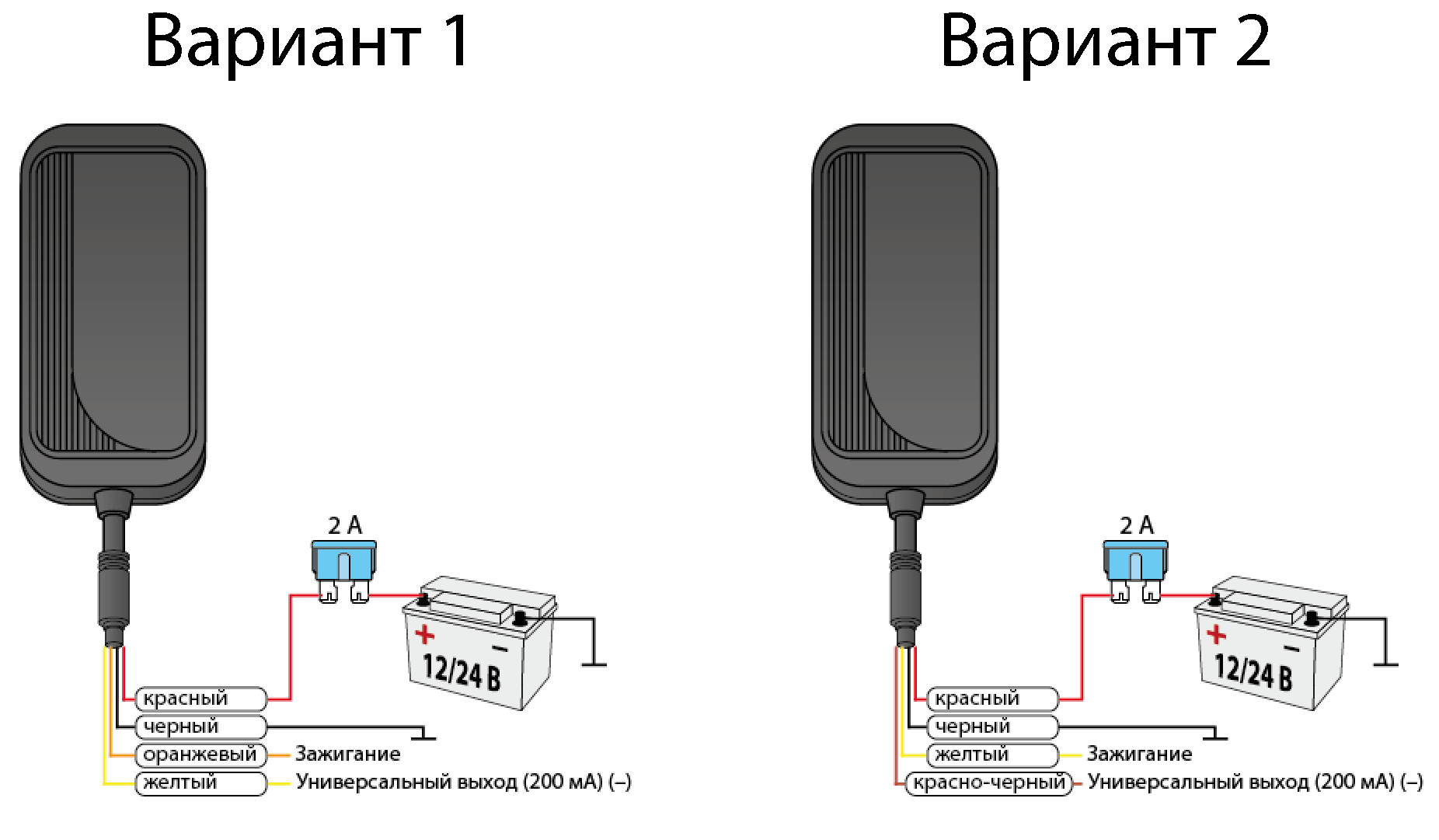

Таблица различий цветов проводов в зависимости от варианта кабельной сборки:
| Вариант 1 | Вариант 2 | |
| Зажигание | Оранжевый провод | желтый провод |
| Универсальный выход (200мА)(-) | желтый провод | красно-черный провод |
Универсальный выход может быть использован для реализации блокировки двигателя, как на примере ниже. Максимальная допустимая нагрузка для универсального выхода – 200 мA (-).
Для выполнения данного вида подключения рекомендуется обратиться к квалифицированным специалистам по установке.
Настройка трекера
Для управление трекером и получения уведомлений запишите номер владельца (SOS-номер) в память устройства.
С SOS-номера все команды отправляются без GSM-пароля. Для отправки команд с других номеров необходимо между текстом команды и знаком # ставить запятую и вводить установленный GSM-пароль. (например, для запроса координат отправьте следующее SMS-сообщение POSITION,1234# , где 1234 — GSM-пароль, POSITION# — команда).
Для записи телефонного номера, как телефона SOS (если он еще не записан), или для изменения номера SOS без доступа к уже записанному номеру, отправьте SMS-команду SOS,XXXX,A,+7XXXXXXXXXX# , где
- XXXX — GSM-пароль (4 цифры пароля, по умолчанию 1234),
- +7XXXXXXXXXX — телефонный номер в международном формате, который будет записан как SOS-номер.
После установки SOS-номера для изменения GSM-пароля выполните следующие действия:
- Отправьте SMS-команду PWDSW,OFF#
- Получив ответное сообщение, отправьте SMS-команду PASSWORD,XXXX,YYYY# ,
где XXXX – 4 цифры текущего GSM-пароля, по умолчанию 1234,
YYYY – 4 цифры нового GSM-пароля - Получив ответное сообщение, отправьте SMS-команду PWDSW,ON#
Список SMS-команд приведен в таблице:
| SMS-команда | Описание |
|---|---|
|
POSITION# |
Запрос координат |
|
SOS,A,+7XXXXXXXXXX# |
Изменение SOS-номера, где +7XXXXXXXXXX – телефонный номер в международном формате , который будет записан как SOS-номер |
|
PRELAY,1# |
Включение универсального выхода. Команда работает только с SOS-номера |
|
PRELAY,0# |
Отключение универсального выхода. Команда работает только с SOS-номера |
|
PRELAY# |
Запрос состояния универсального выхода |
|
IMEI# |
Запрос IMEI устройства для добавления на сервер мониторинга |
|
FACTORY# |
Сброс трекера на заводские настройки |
Мониторинг
Владелец трекера может наблюдать за всеми перемещениями контролируемого объекта в личном кабинете на сайте starline.online или в мобильном приложении StarLine 2.
Для этого зарегистрируйтесь на сайте starline.online или в мобильном приложении StarLine 2 с помощью личной электронной почты или используйте Ваш существующий личный кабинет .
После регистрации зайдите в личный кабинет и добавьте Ваш трекер помощью специальной процедуры добавления устройства.
Если вы используете в трекере собственную SIM-карту, то перед добавлением маяка убедитесь, что SIM-карта может работать в сети 2G и имеет доступ к мобильном интернету.
Пример добавления маяка в личном кабинете на сайте starline.online
Для выполнения процедуры трекер должен быть подключен к питанию, и в трекере должна быть установлена SIM-карта
1. Нажмите кнопку «Добавить устройство».
2. Ознакомьтесь с текстом в появившемся окне и нажмите кнопку «Начать подключение».
3. Поставьте «галочку» рядом с пунктом «Маяк StarLine» и нажмите кнопку «Продолжить».
4. Нажмите на пункт «M13/M13 ECO».
5. Введите в поле номер SIM-карты, установленной в маяке, в международном формате, например, +79112223344.
6. Нажмите кнопку «Закрыть».
7. Нажмите на пункт меню, соответствующий сотовому оператору SIM-карты, установленной в маяке.
8. Отправьте на номер SIM-карты, установленной в маяке, SMS-сообщение с текстом:
IMEI,XXXX# , где XXXX — четырёхзначный пароль маяка.
Если вы установили номер SOS1 и отправляете SMS-команду с этого номера, отправляйте команду без указания GSM-пароля – IMEI#
В ответ маяк пришлет SMS-сообщение, содержащее IMEI устройства.
Например:
Полученный IMEI устройства понадобится в последнем шаге (в примере это набор цифр 353123456789012).
IMEI также указан на этикетке маяка на задней крышке.
9. Нажмите кнопку «Продолжить» в следующих двух окнах.
10. В последнем окне введите в поля следующие данные:
- имя маяка — произвольный текст, который будет отображаться в качестве имени маяка в списке устройств личного кабинета StarLine;
- IMEI устройства — набор из 15 цифр, который содержится в ответном SMS-сообщении на команду IMEI# (шаг 8);
- номер SIM-карты устройства — уже введён ранее.
Затем нажмите кнопку «Продолжить».
11. При успешном добавлении устройства появится следующее окно:
Нажмите кнопку «Готово». Процедура добавления маяка завершена.
